SMT生產線，全稱“表面貼裝技術生產線”（Surface Mount Technology Line），是電子制造業中實現表面貼裝技術的自動化生產系統。其核心原理是無需在印制電路板（PCB）上鉆插裝孔，直接將無引腳或短引線的表面組裝元器件（SMD）精準貼焊到PCB的指定位置，通過焊料形成機械與電氣連接，最終完成電子產品核心電路組件的組裝。簡單來說，它就是電子產品“核心骨架”（電路板）的自動化組裝流水線，是現代電子制造的核心環節。

一、SMT生產線的核心構成

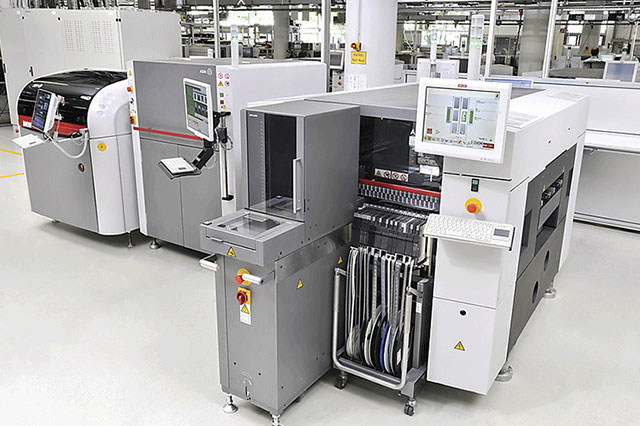

SMT生產線由一系列自動化設備和輔助設備組成，核心設備按生產流程依次排列，形成完整的作業鏈條，主要包括：

（一）前端設備：錫膏印刷機（或點膠機），負責將焊膏（或貼片膠）精準漏印到PCB焊盤上，為元器件焊接/固定做準備；

（二）核心貼裝設備：貼片機，作為生產線的“核心手”，能以每小時數千甚至數萬個的速度，將微型電子元件精準放置在PCB指定位置，精度可達到±0.02mm級別，支持01005尺寸（0.4mm×0.2mm）的超微型元件貼裝；

（三）焊接固化設備：回流焊爐（或固化爐），通過精準控溫將焊膏融化，使元器件與PCB牢固粘接，若使用貼片膠則需先經固化爐融化固定；

（四）檢測與返修設備：包括自動光學檢測（AOI）、X-RAY檢測系統等，用于檢測焊接質量和裝配缺陷；配套返修工作站則對不合格產品進行返工修復；

（五）輔助設備：清洗機（去除焊接殘留物）、上板機/下板機（實現PCB自動上下料）、物料存儲設備等，保障生產連續性。


二、SMT生產線的核心工作流程

不同產品的生產流程會略有差異，但核心環節一致，以常見的單面組裝為例，基本流程為：

來料檢測 → 絲印焊膏（或點膠）→ 元器件貼裝 → 烘干固化 → 回流焊接 → 清洗 → 質量檢測 → 返修（如需）→ 成品下料。

若為雙面組裝或混裝（同時包含貼裝元件和插裝元件），則會增加“翻板”“波峰焊”等環節，可根據PCB兩面的元件類型靈活調整流程，適配多樣化生產需求。


三、SMT生產線的核心優勢

作為電子組裝技術的一次革命，SMT生產線的優勢顯著，推動了電子產業的快速發展：

（一）小型化與高密度：貼片元件體積小、重量輕，可大幅縮小PCB面積，實現電子產品的輕薄化（如智能手機體積較傳統工藝縮小40%-60%），適配多功能化需求；

（二）高效低成本：自動化作業大幅提升生產效率，避免人工操作誤差，降低不良率；同時減少材料損耗，規模化生產后可顯著降低單位產品成本；

（三）高性能與高可靠性：焊接連接牢固，能減少寄生電容影響，提升電路高頻性能，增加數據傳輸速率，適配5G、高頻通信等高端應用；部分工藝可滿足高溫、高振動等惡劣環境需求（如汽車電子、軍工電子）；

（四）靈活適配性：通過更換夾具和程序設置，可快速切換生產不同型號、不同批量的產品，支持多品種小批量生產，適配現代電子產業的快速迭代需求。


四、SMT生產線的主要應用領域

SMT技術的廣泛應用，使其生產線覆蓋幾乎所有電子制造領域，核心應用場景包括：

（一）消費電子：智能手機、平板電腦、可穿戴設備、智能家電等，是SMT應用最廣泛的領域；

（二）汽車電子：新能源汽車的電池管理系統、車載控制器、自動駕駛傳感器等，需耐受惡劣環境，依賴SMT保障穩定性；

（三）通信與工控：5G基站、路由器、工業機器人、可編程邏輯控制器（PLC）等，需高頻、高精度性能支撐，適配SMT的技術優勢；

（四）高端領域：醫療電子（如MRI設備、植入式器械）、軍工電子、航空航天設備等，借助SMT的高精度和高可靠性，滿足嚴苛的安全標準；

（五）新興領域：光伏逆變器、儲能系統、AR/VR設備、AIoT智能硬件等，隨著技術演進，SMT的應用邊界持續拓展。
